ARMFIELD LTD

HỆ THỐNG MÔ PHỎNG LƯU LƯỢNG THỦY LỰC S16

Mã sản phẩm: S16

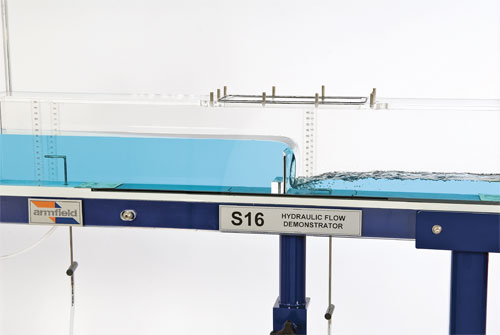

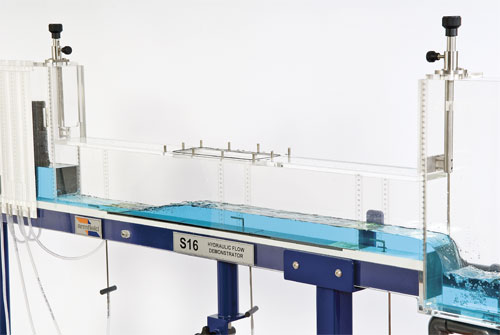

S16 cấu hình như là một kênh mở để cho thấy dòng chảy trên một đoạn lòng sông với một bước nhảy thủy lực hình thành trên độ dốc hạ lưu

Mô phỏng dòng chảy qua cả hai kênh mở và kênh kín bằng cách sử dụng phụ kiện thủy lực trực quan cao F1-10

Phần nâng hạ nền độc nhất và các mô hình của các cấu trúc thủy lực khác nhau  cho phép các khái niệm khó khăn của dòng chảy giới hạn và các thay đổi năng lượng được chứng minh và phân tích rõ ràng

Phần hoạt động đủ lớn cho các hiện tượng dòng chảy khác nhau để được nhìn thấy rõ ràng bởi một nhóm sinh viên - cho phép một giáo viên cung cấp các mô phỏng thực tế cùng lúc với giải thích lý thuyết

Các mô phỏng có thể được lắp đặt một cách nhanh chóng và dễ dàng, bao gồm cả việc thay đổi điều kiện dòng chảy thượng nguồn và hạ nguồn

Ý tưởng cho công việc dự án của sinh viên - người sử dụng các mô hình xây dựng các cấu trúc thủy lực khác nhau có thể được đánh giá

Share

HỆ THỐNG MÔ PHỎNG LƯU LƯỢNG THỦY LỰC S16

KHẢ NĂNG MÔ PHỎNG

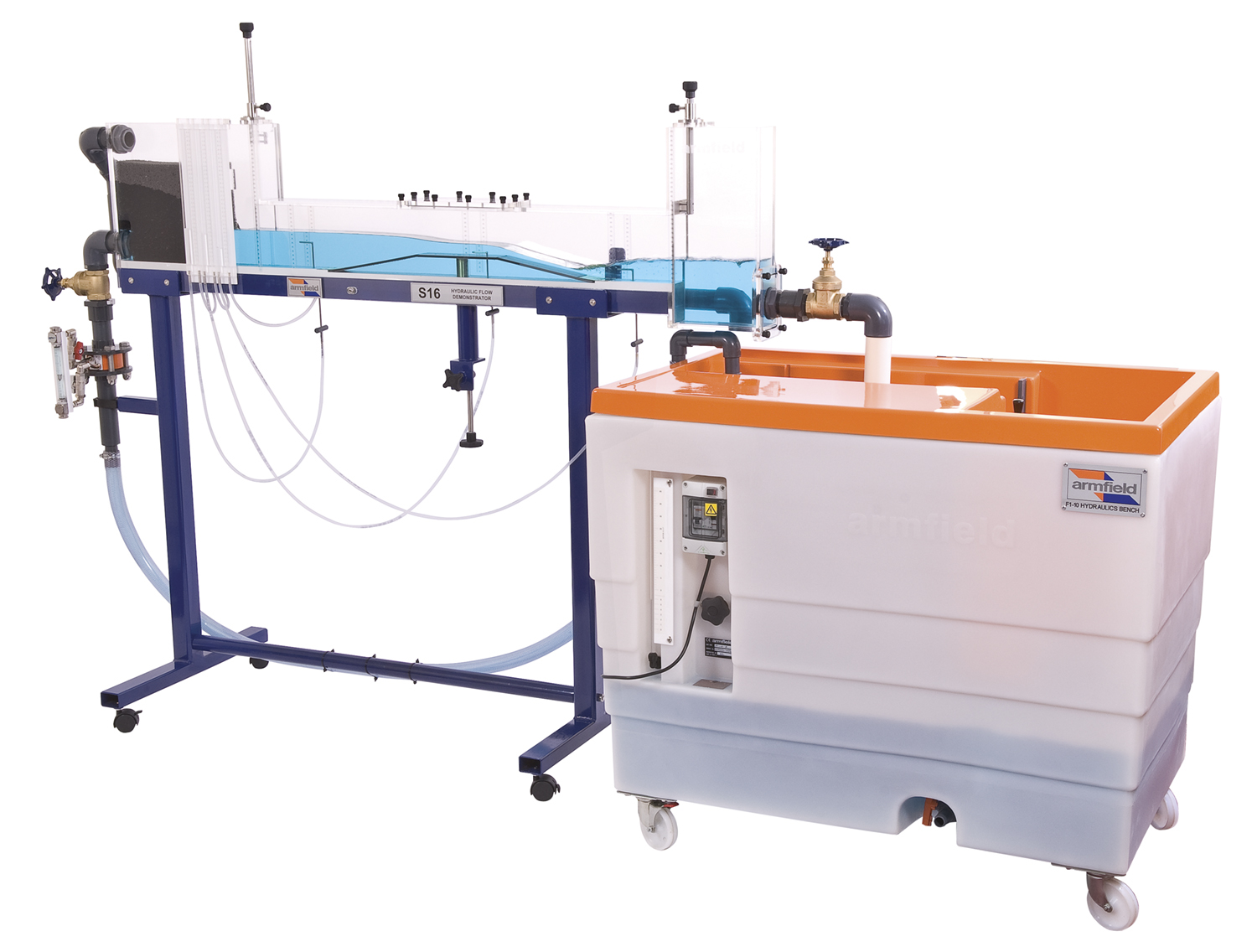

Hệ thống mô phỏng lưu lượng thủy lực Armfield S16 chỉ đơn giản là kết nối với dụng cụ thủy lực tiêu chuẩn F1-10 cho phép nghiên cứu các khía cạnh cơ bản sau đây của dòng chảy chất lỏng


Dòng kênh đóng

  • Ứng dụng của các phương trình Bernoulli và phương trình liên tục để hội tụ và phân kỳ dòng chảy
  • Ảnh hưởng của những sự thay đổi dần dần và đột ngột ở các đoạn cắt ngang (tổn thất năng lượng)
  • Sử dụng một co thu hẹp như một thiết bị đo lưu lượng
  • Sử dụng một ống Pitot để đo vận tốc / biểu đồ vận tốc
  • Lưu lượng thông qua một cống nước



Dòng kênh mở

  • Dòng chảy bên dưới một đập (Undershot Weir) (cửa cống)
  • Dòng chảy qua đập có đỉnh nhọn (Sharp Crested), đập tràn (Broad Crested) và đập hình S (Ogee)
  • Sử dụng cấu trúc thủy lực để đo lưu lượng trong một kênh mở
  • Ảnh hưởng của việc thay đổi mực nước thượng nguồn và hạ nguồn
  • Đặc điểm của dãi nước bám qua đập , dãi nước hòa khí qua đập , dãi nước chịu áp qua đập và dãi nước qua đập bị nhấn chìm
  • Dòng chảy/chiều sâu cận tới hạn, dòng chảy/chiều sâu tới hạn và dòng chảy/chiều sâu siêu tới hạn. Những thay đổi trong năng lượng riêng và kiểm soát áp đặt bởi các điều kiện năng lượng tối thiểu
  • Đặc điểm của bước nhảy thủy lực
  • Điều kiện lực và năng lượng trong một bước nhảy thủy lực
  • Mô hình dòng chảy được liên kết với bước nhảy thủy lực
  • Lưu lượng qua các cấu trúc hạ thấp / Sự tiêu tán năng lượng
  • Những thay đổi trong biểu đồ lưu lượng trong mối quan hệ với Số Froude (dự đoán điều kiện dòng chảy trong một kênh mở)
  • Quan sát các mô hình dòng chảy kết hợp với dòng chảy xung quanh cấu trúc thủy lực
  • Vận tốc của sóng trọng lực trong vùng nước nông / hình thành của các sóng bề mặt gần chiều sâu tới hạn
  • Thẩm định dự án công việc của người sử dụng xây dựng các cấu trúc thủy lực



TÍNH NĂNG KỸ THUẬT

  • Chiều rộng đoạn hoạt động 77mm
  • Độ sâu đoạn hoạt động 150mm
  • Chiều dài đoạn hoạt động 1100mm
  • Lưu lượng hoạt động tối đa 1,6 lít / giây



CHI TIẾT ĐẶT HÀNG

  • S16-10 Hệ thống mô phỏng lưu lượng thủy lực
  • S16-11 Hệ thống mô phỏng lưu lượng thủy lực cùng với lưu lượng kế đọc kết quả trực tiếp



PHỤ KIỆN CẦN THIẾT

  • F1-10 Bộ bệ thủy lực cơ bản
